การจับคู่แหวนลูกสูบ NPR สำหรับ Komatsu 4D95 6D95 6204-31-2202

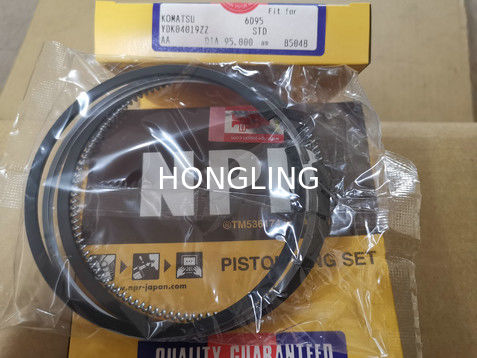

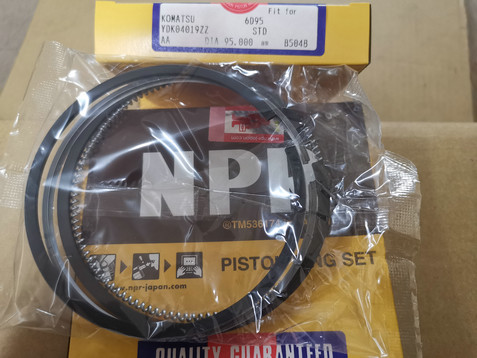

แหวนลูกสูบคู่สำหรับ Komatsu 4D95/6D95 รุ่น 6204-31-2202

1. ผลิตภัณฑ์นี้ผลิตและผลิตโดยโรงงานมืออาชีพในประเทศญี่ปุ่น มีคุณภาพดี

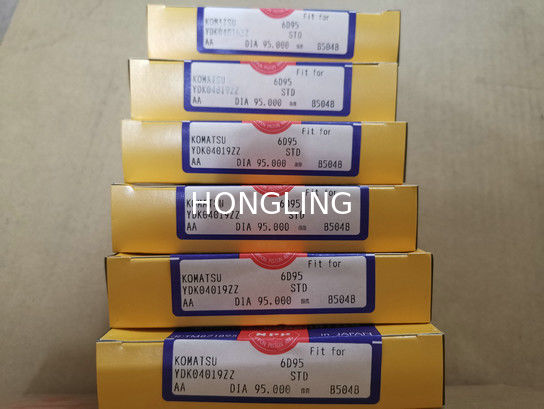

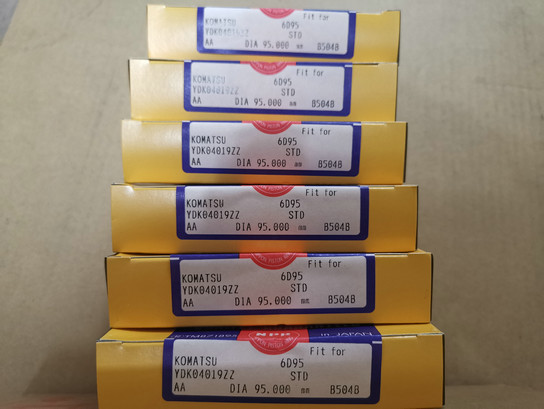

2. ผลิตภัณฑ์นี้บรรจุเป็นชุดกระบอกสูบเดี่ยวที่แยกจากกัน ทำให้สะดวกต่อการกำหนดค่ารุ่น 4D95 4 สูบและ 6D95 6 สูบตามความต้องการ

3. โปรดปฏิบัติตามคำแนะนำบนพื้นผิวบรรจุภัณฑ์ด้านนอกอย่างเคร่งครัดระหว่างการติดตั้ง

“ชุดแหวนลูกสูบNPR”คำแนะนำในการติดตั้ง

I. ติดตั้งแหวนลูกสูบตามลำดับต่อไปนี้:

1, ทำความสะอาดร่องแหวนของลูกสูบอย่างทั่วถึง

2, ติดตั้งตัวควบคุมน้ำมัน - ตามด้วยวงแหวนบีบอัดตามลำดับจากน้อยไปหามาก, เข้าไปในร่องวงแหวนโดยใช้เครื่องมือวงแหวน

3 ดูแลให้พอดีกับวงแหวนที่มีใบหน้าที่ทำเครื่องหมายไว้ด้านบนและด้านบน ของลูกสูบ

II.การยืนยันว่าใส่แหวนถูกต้องแล้ว:

1 ตรวจสอบให้แน่ใจว่าแหวนสามารถเคลื่อนย้ายได้อย่างอิสระ-โดยไม่ติดขัดในร่องลูกสูบ

2 ตรวจสอบให้แน่ใจว่าช่องว่างของวงแหวนแต่ละอันไม่ได้อยู่ในแนวเดียวกับแกนพินลูกสูบหรือแรงขับ

III. การติดตั้งลูกสูบพร้อมแหวน:

ใช้เครื่องมือติดตั้งทุกครั้งเมื่อใส่เข้าไปในกระบอกสูบ

คำแนะนำพิเศษสำหรับการติดตั้งแหวนน้ำมัน NPR NIFFLEX

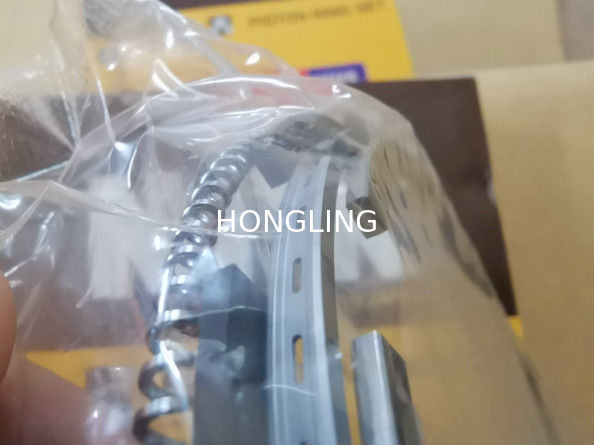

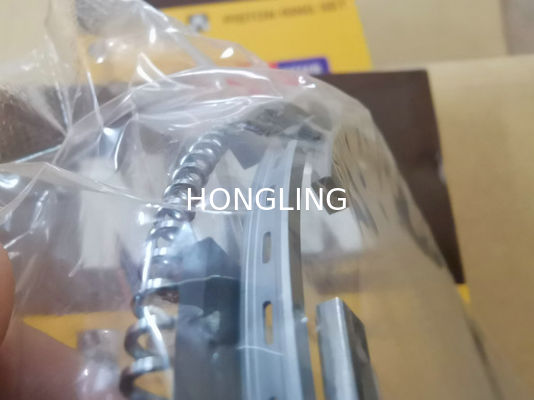

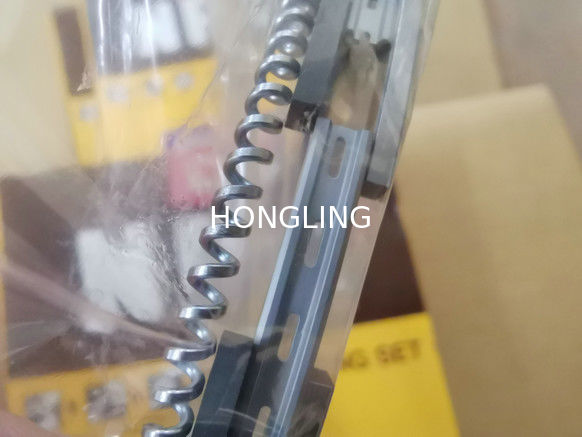

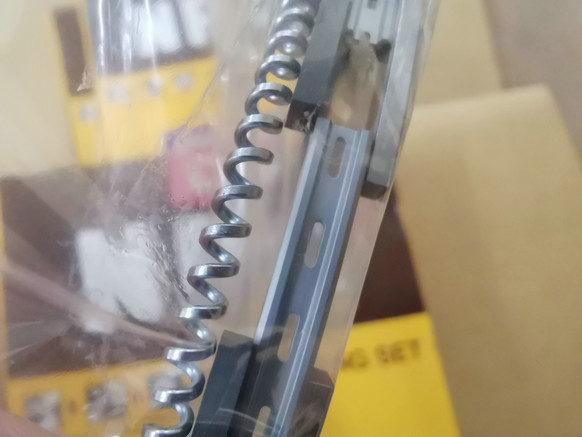

1, ประกอบส่วนขยายของวงแหวนน้ำมัน NIFFLEX เข้ากับร่องวงแหวนด้วยมือ และตรวจดูให้แน่ใจว่าส่วนปลายของแหวนรองกันซึมดังแสดงในภาพประกอบ

2 ถือนิ้วหัวแม่มือของคุณที่ตัวขยายที่ บั้นท้ายของมันติดตั้งรางด้านบนเข้ากับตัวขยายโดยให้มีช่องว่างประมาณ 45° ไปทางซ้าย และรางล่างประมาณ 45° ไปทางขวาจนถึงส่วนท้ายของตัวขยาย
